產品介紹

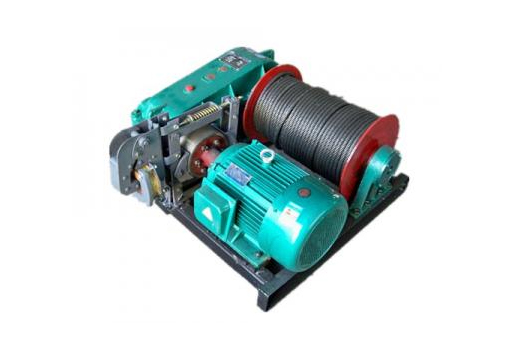

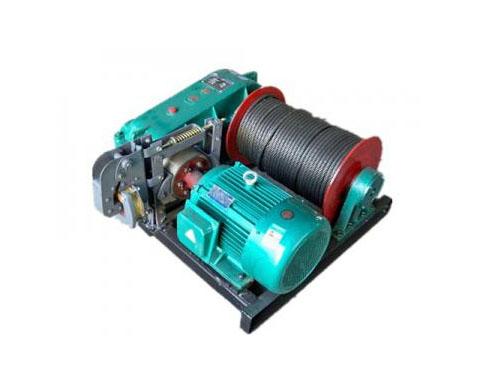

慢速卷揚機又稱之為絞車。工作原理:由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置。垂直提升、水平或傾斜曳引重物的簡單起重機械。分手動和電動兩種，主要以電動為主。卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。制動機構
采用電磁盤式制動器， 選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時制動器能自動快速制動，控制重物下滑量，安全可靠。齒輪箱
采用延性鑄鐵FCD- 45#銅鑄造， 延展性強，不易斷裂。專用電機
采用B級絕緣的卷揚機專用電動機，起動轉柜大，慣性小,溫升低，可長時間頻繁使用。傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所
| 卷揚機型號 | JM0.5T | JM1T | JM1.5T | JM2T | JM3T | JM5T | JM8T | JM10T | JM16T | JM20T | JM30T | |
| 鋼絲繩額定拉力KN | 5 | 10 | 15 | 20 | 30 | 50 | 80 | 100 | 160 | 200 | 300 | |
| 總傳動比I | 36.6 | 40.59 | 54.38 | 54.9 | 88.6 | 119.34 | 174.93 | 208.8 | 273.35 | 304.37 | 387.7 | |
| 卷筒 | 直徑長度MN | 165*300 | 165*400 | 219*460 | 219*475 | 219*570 | 325*625 | 400*960 | 425*970 | 500*1200 | 700*1300 | 780*1500 |
| 鋼絲繩（容繩量）M | 50(100) | 70(160) | 80(170) | 80(180) | 100(150) | 0(200) | 0(300) | 0(300) | 0(300) | 0(450) | 0(500) | |
| 鋼絲繩 | 規格 | 6*19 | 6*19 | 6*19 | 6*19 | 6*19 | 6*19 | 6*37 | 6*37 | 6*37 | 6*37 | 6*37 |
| 直徑MN | 7.7 | 9.3 | 11 | 12.5 | 15.5 | 19.5 | 26 | 30 | 32 | 38 | 47.5 | |
| 提升速度M/MN | 22 | 22 | 22 | 16 | 16 | 9 | 9 | 9 | 9 | 9 | 8 | |
| 電動機 | 型號 | Y100L-4 | Y132S-4 | Y132M-S | Y32M-4 | Y160L-6 | Y160L-6 | YZR180-6 | YZR200L-6 | YZR225M-6 | YZR250M-6 | YZR250M-6 |
| 功率KW | 2.2 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 22 | 30 | 45 | 45 | |
| 轉速R/MN | 1420 | 1440 | 1440 | 1440 | 1440 | 970 | 960 | 960 | 960 | 960 | 960 | |
| 制動器型號 | TJ2-100 | TJ2-150 | TJ2-200 | TJ2-200 | TJ2-200 | YZW300/45 | YZW300/45 | YZW300/45 | YZW400/95 | YZW400/95 | YZW400/95 | |
| 外形尺寸（長*寬*高） | 710*575*340 | 720*745*400 | 980*860*500 | 920*860*530 | 1330*1135*800 | 1330*1135*800 | 1720*1598*870 | 1920*1680*890 | 2150*2195*1200 | 2315*2400*1600 | 2680*2270*1850 | |
| 整機重量KG | 120 | 230 | 340 | 450 | 550 | 800 | 1700 | 2200 | 3800 | 5600 | 8500 | |
